الجدول الزمني للتسليمات القادمة
===========================================================
الجدول الزمني للتسليمات القادمة
- - يوم الاثنين: 25 مارس : تسليم تعديلات المساقط الافقية والقطاعات والمجسم الخارجي
- - الاربعاء 27 مارس: مراجعة الواجهات والمجسم الخارجي
- - الاثنين 1 ابريل: تسليم جميع الواجهات (2d) والمجسم الخارجي مزود بالفتحات
- - الاربعاء 3 ابريل: مراجعة عمليات التأثيث
- - الاثنين 8 ابريل: تسليم التأثيث
- - الاربعاء 10 مراجعة تنسيق الموقع
- - الاثنين 15 ابريل: تسليم تنسيق الموقع
- - الاربعاء 17 : مراجعة أخيرة لرسومات جميع المراحل السابقة
- - يوم الاثنين 22 ابريل: التسليم النهائي (مرسم خامسة في كلية الهندسة)
 |
| اسقاطات غرفة هرمية |
روابط التأثيث
- - بيانو 😃 https://www.archweb.it/dwg/arredi/pianoforti/pianoforti_2d.htm
- خزانة حائط مع مدخل إلى غرفة النوم https://www.archweb.it/dwg/arredi/Armadio-a-muro/progetto-armadio-a-muro.htm
- أمثلة 2d عن اثاث المطبخ
أعمال الطلاب
 |
Saada Al-Far |
 |
Malak Gammoh
للاشارة الى الوظائف المختلفة في المساقط الافقية من الافضل في التسليم النهائي اتباع الطريقة المبينة في الصورة المرفقة
|
| Malak Gammoh |
 |
| للاشارة الى الوظائف المختلفة في المساقط الافقية من الافضل في التسليم النهائي اتباع الطريقة المبينة في الصورة المرفقة |
 |
Bayan Alkhader. |
واجهات
... إذا كان رمز الكلاسيكية هو التماثل والتشابه، فإن رمز المخالف للكلاسيكية يتبرأ من تلك الخصائص ابتدأ من خطة المبنى الذي يتم تطويرها من قبل وحدات متداخلة، وصولا إلى تصميم النوافذ التي، في التيار المخالف للكلاسيكية، تحتل الواجهة دون أي نظام محدد سلفا، من خلال توزيعها بشكل ابداعي. وفي هذا الصدد فإن "الواجهة تصبح موضوع غير محدود او مكتمل. ونظرا للطابع العرضي (او المزاجي) للفتحات، فقد تكون منخفضة، .. ، أو متخالفة (askew)، ولا تعتمد على علاقات محورية أومركزية، ولم تعد كيان مستقل قائم بذاته، ولا غريبة أو محادية ، بل موضوع للحوار مع البيئة المحيطة، وتحفيز للدور التشاركي مع جميع العناصر المعمارية الاخرى.
وعندما المعماري يصمم النوافذ من خلال تشكيلات ونسب جديدة، فإنه يرفض الواجهة التقليدية، ودلالاتها الكلاسيكية ...
http://www.bta.it/txt/a0/07/bta00715.html
http://www.bta.it/txt/a0/07/bta00715.html
 |
| Casa Sferica |
 |
| http://www.archigraphie.eu/?tag=ludwig-mies-van-der-rohe |
 |
la Casa Luis Barragán
|
 |
| Diamond House |
 |
| Plasma Studio |

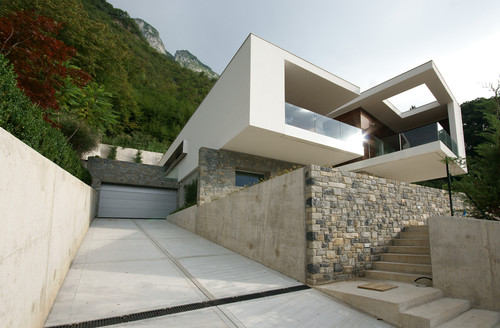

تصميم الموقع
https://www.pinterest.com/hasanisawi/landscape-architecture/
تطوير المشروع يجب أن يشمل أيضا تصميم الموقع المحيط، بما في ذلك المدخل الرئيسي وربما المداخل الفرعية, ومسارات للمشي، ومناطق خضراء ومقاعد مظللة بالنباتات أو العريشة، وربما بركة للسباحة أو مسارات المشي ... الخ. تصميم الموقع يحتل اهمية كبيرة في تقييم المشروع النهائي لانه حل محل المشروع الثاني للجناح الذي كان من المتوقع عمله في نهاية الدورة.
تصميم موقع المشروع يجب ان يكون امتداد للإيفاع المعماري السائد الذي تم اعتماده خلال تصميم المشروع
تطوير المشروع يجب أن يشمل أيضا تصميم الموقع المحيط، بما في ذلك المدخل الرئيسي وربما المداخل الفرعية, ومسارات للمشي، ومناطق خضراء ومقاعد مظللة بالنباتات أو العريشة، وربما بركة للسباحة أو مسارات المشي ... الخ. تصميم الموقع يحتل اهمية كبيرة في تقييم المشروع النهائي لانه حل محل المشروع الثاني للجناح الذي كان من المتوقع عمله في نهاية الدورة.
تصميم موقع المشروع يجب ان يكون امتداد للإيفاع المعماري السائد الذي تم اعتماده خلال تصميم المشروع
أستخدام المنحنيات الطبيعية والمتناغمة في تصميم الموقع
عند تصميم الموقع هناك الحاجة الى تقليد الطبيعة بخطوطها المنحنية والعشوائية ، ولذلك من الافضل تجنب الخطوط الهندسية المنتظمة، ويجب ان يكون هناك انسجام وتوازن طبيعي عام بين تصميم الاحجام وتصميم الموقع.
تصميم الحدائق اليوم، للأسف، يهدف الى خلق اشكال هندسية مستطيلة: ولتجنب ذلك من الضروري دراسة كيف تخلق الطبيعة اشكالها.
 |
| الدرج يبدأ من الشرفة وينزل الى الأسفل حيث يوجد مسار يمتد على طول الجانب الجنوبي من ارض المشروع. وهذا المسار محمي من الجهة الشمالية بواسطة شرفات حجرية، التي تجعل الشاهد يتمتع بمنظر الوادي الجذاب، ويستمتع بعطر الزهور. المسار يلبي حاستي الشم والرؤيا. ويصل في نهاية المطاف إلى صف من أشجار السرو القديمة. شجرة أرز كبيرة تحتل مكان الشرف في الجانب الغربي من المنزل، وسط بقعة حلزونية مليئة بالورد. ومن هنا يتبع مسار يحاذي حديقة متعرجة من الزهور ، وحيث يمكن اكتشاف منطقتين، كل منهما يشمل دردار كبير، يظل منطقة للجلوس. نهاية المسار تظهر من خلال الورود وتصل الى شجرة ليمون تطل على البحيرة. وحيث يمكن التمتع بمناظر البحيرة والطبيعة. من طيور ونباتات.
بستان صغير من أشجار البتولا يفصل ما تبقى من الحديقة. ابتدءا من حديقة الورود، يتفرع المسار ليصل إلى البركة، البعيدة عن البيت. وحولها يمتد البستان. الذي يصبح عشوائي كلما ابتعدنا عن المنزل، لاستعادة هوية الغابة الطبيعية. في الجزء الجنوبي الشرقي من العقار، يوجد وادي بين قطعتين من الأرض. وحيث يبدو مثير للاهتمام عزله عن بقية الحديقة، من خلال سياج نباتي. وحيث يمكن الوصول اليه فقط من خلال جسر خشبي.
|
مساقط افقية
 |
 |
 |
| خطة دائرية |
 |
| الطابق الارضي 1 مدخل - 2 ممر - 3 حمام - 4 منطقة للعمل- 5 منطقة لل- 6 مطبخ -7 حمام - 8 مخزن- 9 غرفة غسيل |
 |
| الطابق الاول 1 ركن استوديو - 2- منطقة للمحادثة- 3 درج 4 - نوم |
 |
| 1 ingresso – 2 soggiorno – 3 scala – 4 zona pranzo – 5 bagno – 6 ripostiglio – 7 studio – 8 lavanderia – 9 cucina |
 |
 |
| 1 Ingresso – 2 Living – 3 Cucina – 4 Zona pranzo – 5 Terrazzo – 6 Scala – 7 Camera matrimoniale – 8 Camera – 9 Bagno – 10 Zona studio |
 |
1 1: Scala 2: Soppalco 3: Cabina armadio 4: Letto 5: Piano inferiore |
 |
| 1: Scala 2: Salotto 3: Mobile 4: Pianoforte 5: Tavolo 6: Zona cottura 7: Antibagno 8: Bagno |
 |
| Studio per una casa CUBO |
 |
| Add caption |
 |
| خطة حلزونية |
--
روابط مفيدة
- Fractal Geometry in the Late Work of Frank Lloyd Wright
- جدول بالفضاءات التي يتكون منها مسكن لستة أشخاص ومتوسط المساحة المطلوبة
http://www.3d2ddesign.com/more_architecture.php?id=28
- Case con patio
Case con patio
- PLANOS DE CASAS CIRCULARES خطة دائرية
-
Add caption
- Fractal Geometry in the Late Work of Frank Lloyd Wright
- جدول بالفضاءات التي يتكون منها مسكن لستة أشخاص ومتوسط المساحة المطلوبة
http://www.3d2ddesign.com/more_architecture.php?id=28 - Case con patio
- PLANOS DE CASAS CIRCULARES خطة دائرية
-
Add caption
|
| Case con patio |
القياسات المهمة للفراغات الداخلية
ويجب معرفة القياسات المهمة, في جميع الاسقاطات: الاسقاط الافقي (plan) والاسقاطات الرأسية (sections)
ويجب معرفة القياسات المهمة, في جميع الاسقاطات: الاسقاط الافقي (plan) والاسقاطات الرأسية (sections)
 |
| خطط ومقاطع رأسية لانواع مختلفة من الحمامات |
 |
شكل 1: القياسات المهمة, في جميع الاسقاطات: الاسقاط الافقي (plan) والاسقاطات الرأسية (sections)
|
 |
| الدرج الحلزوني |
 |
|
|
تلميحات عامة
سوف تتناول المراجعات القادمة التطويرات المحتملة للاحجام المجردة (القطعة النحتية).
أي الانتهاء من تحديد جميع وجوه الحجم المجرد بالكامل، بحيث تعكس معنى معين وأن تكون أجزاءه متناسبة فيما بينها ومثيرة .للاهتمام
من المهم في المرحلة القادمة عمل مجسم مفرغ للحجم المجرد ، وترك فقط
- الهيكل (الاعمدة والعوارض) وعقدات الطوابق المختلفة. وذلك لكي نفهم الأبعاد المتاحة لمختلف الوظائف (غرفة المعيشة ، غرفة النوم ... إلخ). علما بأن مواقع الأعمدة يمكن ان تتغير في مراحل لاحقة،
- وموقع الدرج الذي يمكن ان يكون مركزيًا أو جانبيًا. ولكن في جميع الاحوال يجب ان يكون قريب من المدخل ، حتى لا يجبر المستخدم على عبور بيئات أخرى قبل الوصل إليه
وهذا يعني أن المرحلة الثانية تتضمن عمليات تحديد للعناصر التالية:
- الهيكل
- عقدات الطوابق ،
- المدخل
- الدرج
اما المرحلة الثالثة فهي تتناول عملية تقسيم الأجزاء الداخلية ضمن الحجم المجرد. الذي يمكن اعادة تعديلة بشكل طفيف لكي يتكيف مع الوظائف المختلفة للمنزل.
علما بأن مساحات المعيشة في الطابق الأرضي ستكون مساحة مفتوحة، لدرجة انه من منطقة المدخل يمكن رؤية الحديقة الخلفية للمنزل. لذلك، بشكل عام لا يوجد جدران داخلية تعوق ذلك. فقد يتم تقسيم المناطق المختلفة من خلال مفروشات أو/ و عن طريق اختلافات في المناسيب، على سبيل المثال منطقة الطعام أعلى ببضع درجات من غرفة المعيشة ، وهكذا.
وفي نفس الوقت الذي يتم فيه تقسيم الوظائف ، يجب أيضًا تحديد الفتحات ، والتي يمكن أن تكون نوافذ عمياء.
 |
| مصطلحات الدرج |
 |
قد يكون من الافضل تكريس جهة واحدة للدرج ، والاخرى للمرور او ربما لوظيفة أخرى .
وجعل المنطقة المركزية كفراغ للمنور*
* المَنْوَرُ : فتحة في السَّقف تسمح بمرور الضوء الطبيعي
|
وهذا يعني انه بالإضافة إلى تطوير القطعة المنحوتة لتحديد الحجم المجرد ، نقوم فورا بفهم الأبعاد الداخلية المتاحة ، وإذا لم تكن كافية، فهناك الحاجة إلى تمديد الحجم بالاتجاه الرأسي او الافقي . وذلك قد يطرأ على الحجم المجرد تعديلات طفيفة للحصول على ما هو مطلوب من مساحات . علما بأن قاعدة الحجم المجرد يجب ان لا تزيد عن مربع 8 * 8. ومع ذلك ليس هناك أية قيود في الارتفاع، وبالتالي يمكننا الوصول حتى ثلاثة طوابق .
وتتلخص المرحلة الثانية في حساب الأبعاد الداخلية المتاحة وفقا لما تتطلبه الوظائف المختلفة، ومواقع الهياكل (الاعمدة) التي يمكن ان تكون جزءا من الجدران الخارجية او بعيدا عنها، بحيث يمكن إجراء فتحات مستمرة على طول الواجهات.
وكل ما ذكر يمكن فهمه من خلال المجسم
ثم ننتقل إلى المرحلة الثالثة: أي التقسيمات الداخلية وفقا للبرنامج المعماري المطلوب الذي يجب أن يشتمل على مطبخ وغرفة المعيشة إلخ.
وعند عمل التقسيمات الداخلية (zoning) يجب أن نأخذ بعين الاعتبار الأمور التالية:
- سهولة الحركة
المناطق الخاصة (أو الأنشطة الليلية)، مثل غرف النوم
المناطق العامة (الأنشطة النهارية ) ، مثل غرفة المعيشة وغرفة الطعام
وبعد ذلك، في المرحلة الرابعة، سوف نبدأ بتحديد الغرف بشكل دقيق بما في ذلك الفتحات بشرط مراعاة إيقاع الحجم المجرد، وذلك لإعطاء الواجهات جانبًا مثيرًا للاهتمام ، وفقًا لمبادئ التصميم التي تعلمناها في اساسيات التصميم 1
 |
| الارتفاع الأدنى بين شاحطين l'altezza minima tra pedata a soffitto http://www.unife.it/architettura/lm.architettura/insegnamenti/laboratorio-di-costruzione-dellarchitettura-i/materiale-didattico/materiale-didattico-lca1-2018-2019/lezione-10_calzolari-collegamenti-verticali |
طالع ايضا
قبل الإدلاء بالملاحظات العامة حول أعمالكم الحالية، من المهم الرجوع خطوة إلى الوراء لمراجعة ما قمنا به ونسأل انفسنا ألى أين
وصلنا الى ما نحن عليه الآن ، ...
أول شيء فعلناه بهد الانتهاء من عملية الرفع المعماري لمبنى معين وعمل مجسم للحالة الدراسية، هو اختيار شخصية مشهورة أو عادية، وبعد قراءتها وتحليلها بدأنا نتخيل كيف يمكن أن يكون منزل تلك الشخصية ، إذا طلب منا تصميمها . وذلك من خلال مراعاة بعض ، الشروط، وهي
- أن يكون المسقط الافقي للمنزل ضمن مربع افتراضي 8* 8 م تقريبا
- يمكن ان يكون الارتفاع 3 طوابق كاقصى حد
- يمكن أن يكون المنزل بأي شكل من الاشكال الهندسية سواء مستوية أو منحنية،
- الارتدادات : 5 امتار من الامام والخلف وثلاثة امتار من كل جانب
المراحل بشكل عام
1- مرحلة القطعة النحتية
وقبل الشروع في تصميم الفراغات الداخلية للمنزل ، يجب نمذجة قطعة نحتية من خلال إيقاع معين يعكس ربما تاريخ أو نفسية تلك
الشخصية المختارة . والإيقاع قد يخد مثلا عملية ترجمة العديد من مراحل حياة الشخصية المختارة من نجاح وربما فشل ... الخ.
2- مرحلة التقسيمات الداخلية
وهذه المرحلة تتلخص في اختراق القطعة النحتية وتقسيمها إلى غرف مختلفة وفقًا لما هو مطلوب كأرقام ووظائف.
ومن المؤكد ان التحديدات في تخطيط المساحات الوظيفية الداخلية قليلة باستثناء الفضاء المخصص للنشاط المهني المميز للشخصية. الذي يمكن أن يكون مكتب أو صالة رياضية أو ربما معمل أو مختبر ... إلخ.
3- العودة للتحقق من التكتيل مجددا
بعد الانتهاء من التقسيمات المعمارية والتقنية للمنزل، يجب العودة إلى الخارج ، لجعل مختلف التقسيمات الداخلية تتلائم مع الإيقاع النحتى الاولى للمكعب . على سبيل المثال ، يمكن حل فتحة مائلة بطرق مختلفة ، وفي كل الحالات يجب أن تخضع لقيود الجاذبية الارضية ولحالتنا البشرية كعناصر رأسية ، اي في استخدام أيضا عناصر رأسيّة وافقيّة كأطر للنوافذ
بعد الانتهاء من التقسيمات المعمارية والتقنية للمنزل، يجب العودة إلى الخارج ، لجعل مختلف التقسيمات الداخلية تتلائم مع الإيقاع النحتى الاولى للمكعب . على سبيل المثال ، يمكن حل فتحة مائلة بطرق مختلفة ، وفي كل الحالات يجب أن تخضع لقيود الجاذبية الارضية ولحالتنا البشرية كعناصر رأسية ، اي في استخدام أيضا عناصر رأسيّة وافقيّة كأطر للنوافذ
ومن المهم في هذه المرحلة، عدم نسيات الإيقاع الهندسي للقطعة النحتية. والذي لا يمكن ان يكون فقط ايقاع سطحي بل ايضا وفوق كل شيء ، ايقاع فراغي من خلال طرح كتل كبيرة نسبيا، وليس فقط شقوق صغيرة متناثرة هنا وهناك على اوجه المكعب.
ولذلك وبعد الانتهاء من تنظيم المساحات الداخلية وفهم حركة الأشخاص الافقية والرأسية داخل المنزل، يجب العودة إلى التفكير في الإيقاع الأولي الذي يجب أن يتكيف بالضرورة مع الظروف الجديدة المتعلقة بالتقسيمات الداخلية،.
وكما هو الحال دائمًا ، هناك دائمًا حل وسطي بين الوظيفة والشكل في العمارة.
في بعض الأحيان يمكن أن يكون للأشكال وظيفة جمالية أو نفسية فقط ، وبالتالي فهي ليست فعلية أو لا تستجيب إلى احتياجات بيولوجية ، كالنوم أو الأكل ، أو الراحة ... إلخ. ولكن مفهوم الراحة لا يؤخذ فقط بالمعنى الجسدي ولكن أيضا بالمعنى العقلي وبالتالي النفسي. ومن المؤكد أن العقل الذي يرى فراغ مثير للاهتمام من وجهة نظر مكانية سيكون أكثر نشاطا من العقل الذي يعيش في فضاء رتيب لا يحفز أي إحساس باستثناء الحماية.
لذا فإن الشيء الذي يجب القيام به هو تكييف الوظائف مع إيقاع هندسي مماثل للنحت الأولي. وهذا يتطلب شجاعة في تصميم ساحات مثيرة للاهتمام وفي نفس الوقت قابلة للاستخدام. وخصوصا بما يتعلق بالأبعاد الدنيا (Architectural Standard) التي يجب أن تكون متوفرة، مثلا الحد الأدنى لسقف مائل يمكن أن يصل إلى ارتفاع الباب (2.20).
وحتى لا نبقى على السطح يجب محاولة التعمق أكثر ، لخلق توازن بين الفارغ والملآن (Solid and void)، وليس بين أخاديد غير متناسبة بين أسطح كبيرة مصمتة.
الملاحظات
بعد الانتهاء من تنظيم المساحات الداخلية يجب عدم تصميم الفتحات الخارجية بالطريقة التقليدية بلا تبرير واضح، وبدلا من ذلك يجب أن تنبع الفتحات من نفس الإيقاع الاولي وبقدر الامكان.
ويجب تذكر أن واحد من استخدامات الإيقاع ، هو تصميم نوافذ عمياء ، أو بالأحرى الأخاديد التي لا تخترق الجدار ، بل هي مجرد تجويف وطرح جزئي من الجدار الخارجي
وهنا أريد أن اصدق بحقيقة أن أي شخص ينظر إلى هذا البيت يجب أن يراه مختلفا ومميزا، يجب أن يثير فضول المارة لمحاولة تفسير ما هو ظاهر؛ وأن لا يتساوى مع المنازل الصندوقية الاعتيادية التي تسيطر عليها الزاوية القائمة منذ ظهور العمارة الحديثة وربما قبل ذلك بكثير ...
يجب أن نبذل الكثير من الجهد لإدراج ، ودمج ، خارجيًا وداخليًا ، تأويلات الايقاع الأولي الذي بالتاكيد سوف يتم تعديله وفقا للتقسيمات الداخلية
وباختصار ، يجب علينا إعادة النظر في الإيقاع الأولي كفتحات فعلية وكفتحات عمياء ، بحيث يمكنك رؤية قطعة نحتية تتحول إلى منزل ،
حظًا موفقًا وأعطونا أفضل ما لديكم، لأن كل لحظة ، أو موضوع ، أو مناسبة ، تكون فريدة ولا تتكرر في نفس الظروف ، وكما يقول هيراقليطس: لا يمكنك ان تضع رجلك في نفس النهر مرتين
 |
| هيراقليطس |
أرشيف
مطلوب يوم الاثنين 2 ابريل تسليم ما يلي
1- تعديل المساقط الأفقية للأدوار المختلفة مع توضيح الأبعاد والمناسيب ومقياس الرسم، وفقا للمراجعات الاخيرة
2- عمل قطاعات معمارية (على الاقل قطاعين) لتوضيح الأفكار التصميمية على أن يمر أحدهما بالدرج وربما بالمدخل الرئيسي
3- جميع واجهات المبنى
4 مشاهد ثلاثية الابعاد او التقطيعات الداخلية للمجسم (اختياري)
1- تعديل المساقط الأفقية للأدوار المختلفة مع توضيح الأبعاد والمناسيب ومقياس الرسم، وفقا للمراجعات الاخيرة
2- عمل قطاعات معمارية (على الاقل قطاعين) لتوضيح الأفكار التصميمية على أن يمر أحدهما بالدرج وربما بالمدخل الرئيسي
3- جميع واجهات المبنى
4 مشاهد ثلاثية الابعاد او التقطيعات الداخلية للمجسم (اختياري)
 |
|
Studio per una casa CUBO
|
 |
| تعديلات الطابق الارضي |
 |
| لين الخالدي
- عمل قطاعين كما هو مبين في الصورة المرفقة
- جعل منطقة السفرة والصالون مفتوحة
- ادخال درج المدخل ضمن المكعب المعلوم
- تصغير المعيشة في الطابق الاول لتصميم بلكونة
- جعل المنطقة تحت الدرج مخزن
- اعطاء خصوصية للحمام ( وبالتالي غرفة نوم الضيوف) عن طريق تغيير منطقة الدخول
|
 |
الشكل 1: تقسيم مناطق الطابق الارضي
|
|
| الطابق الارضي 1 مدخل - 2 ممر - 3 حمام - 4 منطقة للعمل- 5 منطقة الطعام- 6 مطبخ -7 حمام - 8 مخزن- 9 غرفة غسيل |
|
| الطابق الاول 1 ركن استوديو - 2- منطقة للمحادثة- 3 درج 4 - نوم |
 |
| Yousef Abu SalehBasic design2/sec.4 |
أعمال سابقة
 |
الغرف المطلوبة :
- مكتب
- غرفة نوم رئيسية (Master Bedroom)
- - غرفة نوم للضيوف مع حمام
- - مطبخ
- - غرفة الجلوس (Living)
- غرفة الطعام (Dining)
- - حمام رئيسي
- - درج
ومن المهم مطالعة الدليل التالي
ARCHITECTURAL STANDARDS / Neufert ---
https://drive.google.com/folderview?id=0B3p28Glgvf5BdzRQX2VoNkVNdlU&usp=sharing
in dettaglio dovete immaginare di sezionare il volume astratto con un piano orizzontale e cercare di dimensionare le varie attività, e quindi in questa fase occorre fare alcuni modifiche delle dimensioni delle varie parti del volume astratto per adattarla alle varie funzioni
مثال
 |
| المخطط المثالي لتوزيع مساحات المنزل |
روابط مفيدة
- Fractal Geometry in the Late Work of Frank Lloyd Wright
- جدول بالفضاءات التي يتكون منها مسكن لستة أشخاص ومتوسط المساحة المطلوبة
http://www.3d2ddesign.com/more_architecture.php?id=28 - Case con patio
- PLANOS DE CASAS CIRCULARES خطة دائرية
-
Add caption
|
| Case con patio |
القياسات المهمة للفراغات الداخلية
ويجب معرفة القياسات المهمة, في جميع الاسقاطات: الاسقاط الافقي (plan) والاسقاطات الرأسية (sections)
|
| خطط ومقاطع رأسية لانواع مختلفة من الحمامات |
|
شكل 1: القياسات المهمة, في جميع الاسقاطات: الاسقاط الافقي (plan) والاسقاطات الرأسية (sections)
|
|
| الدرج الحلزوني |
|
| درج بشاحطين |
من المهم أن مراجعة الرسومات المرفقة لتجنب وضع المقاطع بشكل معكوس بالنسبة لاتجاه الاسقاط
روابط خارجية
- مقياس الرسم
- بعد 2003 لم تعد الغاية من السلم الحلزوني هي إبراز قيمتـه الجمالية وإنما لاسـتغلال قلـة المـساحة المخصصة له بالدرجة الاولى ثم لجماله في الدرجة الثانية.فتم توقيع السلم الحلزوني في أحد أركان المعيشة (الموزع). وعادةً ما يحيط به جدار بفتحة تطل على منور داخلي.مصدر: تحولات السكن في العقد الاول من القرن الواحد والعشرين
| https://drive.google.com/folderview?id=0B3p28Glgvf5BdzRQX2VoNkVNdlU&usp=sharing |
اعـتمـاد الأبعـاد القيـاسيـة في تحـديد مسـاحـة كل غرفـة بما يلائم الـوظائف اﻟﻤﺨــصـــصــة لها.-الشكل رقم ٦ - يؤدي إلى الحــد من ظهــور الـفــراغــات غــيــرالمســتـغلـة، ولكنهــا لا تلغي وجــودها بالكامـل. فـمــثل هذه الفـــراغــات قــد تظـهــر نتـــيــجــة لتـطبــيـق بعض الاعــتـــبــارات التـصـمـيـمـيـة اللازمـة لتنسـيق عناصـر المسكن أو لاعـتـبـارات إنشـائية أو جـمـاليـة أخرى، وهنا يجـب تحويل الفـراغـات غيـرالمستـغلة إلى فراغات وظـيفيـة ومساحـات نفعيـة يمكن الأسرةالاستفادة منها والانتفاع بها
 |
| الشكل رقم ٦ |
| https://drive.google.com/folderview?id=0B3p28Glgvf5BdzRQX2VoNkVNdlU&usp=sharing |
ARCHITECTURAL STANDARDS / Neufert ---أيضا
اعـتمـاد الأبعـاد القيـاسيـة في تحـديد مسـاحـة كل غرفـة بما يلائم الـوظائف اﻟﻤﺨــصـــصــة لها.-الشكل رقم ٦ - يؤدي إلى الحــد من ظهــور الـفــراغــات غــيــرالمســتـغلـة، ولكنهــا لا تلغي وجــودها بالكامـل. فـمــثل هذه الفـــراغــات قــد تظـهــر نتـــيــجــة لتـطبــيـق بعض الاعــتـــبــارات التـصـمـيـمـيـة اللازمـة لتنسـيق عناصـر المسكن أو لاعـتـبـارات إنشـائية أو جـمـاليـة أخرى، وهنا يجـب تحويل الفـراغـات غيـرالمستـغلة إلى فراغات وظـيفيـة ومساحـات نفعيـة يمكن الأسرةالاستفادة منها والانتفاع بها
|
| الشكل رقم ٦ |
 |
House - Daniel Libeskind
|
|
| Casa Sferica |
|
| http://www.archigraphie.eu/?tag=ludwig-mies-van-der-rohe |
|
la Casa Luis Barragán
|
|
| Diamond House |
|
| Plasma Studio |
|
|
|
| خطة دائرية |
|
| 1 ingresso – 2 soggiorno – 3 scala – 4 zona pranzo – 5 bagno – 6 ripostiglio – 7 studio – 8 lavanderia – 9 cucina |
|
|
| 1 Ingresso – 2 Living – 3 Cucina – 4 Zona pranzo – 5 Terrazzo – 6 Scala – 7 Camera matrimoniale – 8 Camera – 9 Bagno – 10 Zona studio |
|
1 1: Scala 2: Soppalco 3: Cabina armadio 4: Letto 5: Piano inferiore |
|
| 1: Scala 2: Salotto 3: Mobile 4: Pianoforte 5: Tavolo 6: Zona cottura 7: Antibagno 8: Bagno |
|
| Add caption |
|
| خطة حلزونية |
--
سمك العقدة - -
من المهم جدا التمييز بشكل عام بين عقدات الخرسانة المسلحة، وفقا للاستخدامات المختلفة, ولكن في هذه الحالة, أي عندما نتحدث عن عقدات لمباني سكنية, وحيث المسافات بين الاعمدة عادة ما تكون على الأقصى 6 م تقريبا, فسمك العقدة لا يتجاوز ال 30 سم بما في ذلك البلاط ...
من المهم جدا التمييز بشكل عام بين عقدات الخرسانة المسلحة، وفقا للاستخدامات المختلفة, ولكن في هذه الحالة, أي عندما نتحدث عن عقدات لمباني سكنية, وحيث المسافات بين الاعمدة عادة ما تكون على الأقصى 6 م تقريبا, فسمك العقدة لا يتجاوز ال 30 سم بما في ذلك البلاط ...
مصدر
LE STRUTTURE IN IN CEMENTO ARMATO: CEMENTO ARMATO: Predimensionamento Predimensionamento e analisi dei e analisi dei carichi del solaio carichi del solaio
معايير وقواعد تصميم فراغات المسكن
مقياس الرسم
لنفترض اننا نرسم بسكيل 1:25
واردنا معرفة كم يصبح المقياس الحقيقي X على ورقة الرسم
نقسم X على 25
مثلا لنقل ان عرض طاولة = 70 سم في الواقع, لكي نرسمها على الورقة نقسم
70 على 25 = 2.8 سم
والعكس صحيح
أي اذا اردنا معرفة المقاس الحقيقي لمستقيم طوله 2.8 مرسوم على الورقة نفعل التالي:
2.8*25 = 70
وباختصار
- لتحويل طول خط من الواقع الى ورقة الرسم نقسم على مقياس الرسم
- ولتحويل طول خط من الورقة الى الواقع نضرب بمقياس الرسم
===========================
la prossima revisione riguarda gli sviluppi delle volumetrie astratte . gli sviluppi significa definire tutte la facce della volumetria astratta in modo che rifletta un dato significato e che le sue parti siano proporzionati ed interessanti
la prossima revisione riguarda gli sviluppi delle volumetrie astratte . gli sviluppi significa definire tutte la facce della volumetria astratta in modo che rifletta un dato significato e che le sue parti siano proporzionati ed interessanti
sto pensando di fare un plastico della volumetria svuotata internamente, lasciando solo la struttura che regge non solo l'involucro, ma anche i vari solai dei vari piani. in questo modo si va a capire
- le dimensioni disponibili per le varie funzioni (soggiorno, camera da letto ... ecc.)
- e le posizioni dei pilastri che possono essere variati in fasi successive,
- e la posizione della scala se e' centrale o laterale. ma
comunque deve essere vicino all'ingresso, in modo da non costringere l'utente ad attraversare altri ambienti per prenderla.
quindi ripetendo, la seconda fase include anche la definizione di quanto segue:
- la struttura
- e i solai, l'ingresso,
- e la posizione della scala.
la terza fase consiste di dividere le parti interne in funzione delle volumetria. che può essere ritoccata per adattarsi alle varie funzioni della casa.
bisogna sapere che nel pian terreno le zone giorno, sara un spazio aperto che addirittura quando si entra si vede il panorama a cui si affaccia la zone posteriore della casa . quindi non ci sono tramezzi che ostacolano tale vista. le varie zone sono divise con arredi o dislivelli, per esempio la zona pranzo più alta di qualche gradino di quella del soggiorno, e cosi via.
e contemporaneamente alla divisione delle funzioni, si va a definire anche le aperture, che possono essere anche finestre cieche.
la prossima fase . oltre a sviluppare il pezzo scolpito per definire le volumetrie, si passa subito a capire le dimensioni disponibili , e nel caso che sono insufficienti, bisogna andare in altezza o allungare la forma verso l'alto. quindi il pezzo scolpito, sarà ulteriormente modificato , nel senso che sarà forse allungato o alzato, stretto o abbassato, nella condizione che sia compreso in una base quadrata di dimensione 8*8, ma non ci sono limitazioni in l'altezza, e che significa che possiamo costruire fino a tre piani in altezza.
una volta che stato definito il pezzo scolpito si passa dentro per capire la dimensioni disponibili, per la varie funzioni (fare zoning) rispettando le misure standard dei vari ambienti.
quindi bisogna capire le dimensioni dei solai in generale e della struttura. il quale può essere una parte integrante dell'involucro, o distanza da esso. in modo che si possono eseguire delle aperture continue lungo la facciata.
- solai ( che prendono la forma dell involucro
- struttura ( idem)
- scala
e tutti questo puo essere fatto facendo il plastico
si passa poi a dividere l'interno secondo il programma che deve includere cucina e soggiorno ecc.
nella suddivisione bisogna tener conto delle seguente cose
zone private, come la camere da letto
le zone pubbliche, come soggiorno, pranzo
o si suddividere la pianta secondo le attivita di giorno e le attività di notte,
- la facilita di movimento
una volta che abbiamo suddiviso, si va a definire le aperture secondo il ritmo delle volumetrie , per dare la facciate un aspetto interessante, secondo i principi che abbiamo già imparato nella composizione architettonica 1
😇
